1. Standar Desain dan Kepatuhan Teknis

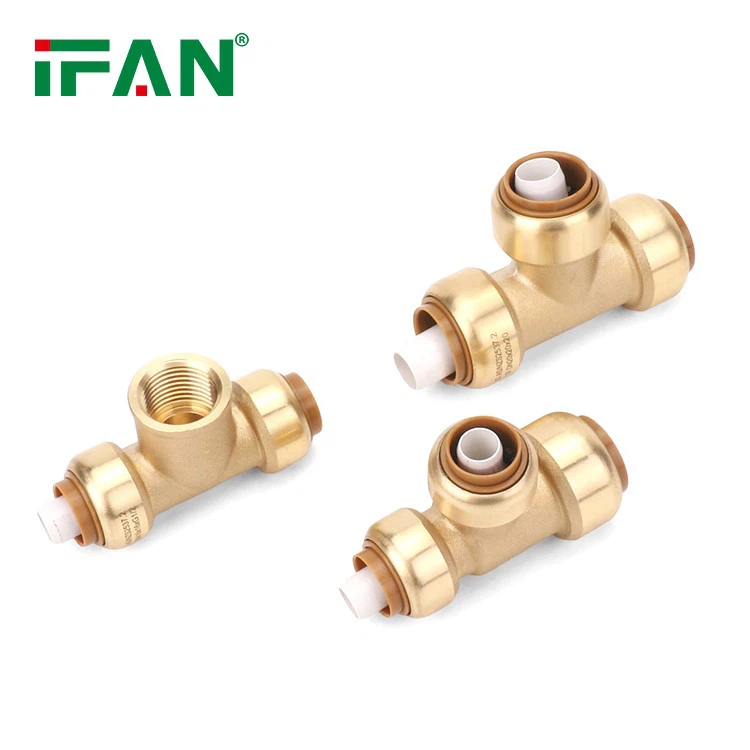

Ifan Yellow Pex Shark Bite Fitting dikembangkan sesuai dengan spesifikasi teknik internal berdasarkan prinsip koneksi mekanik internasional untuk sistem pipa ledeng push-fit. Meskipun tidak diatur oleh standar internasional terpadu tunggal, perlengkapan ini diproduksi di bawah sistem manajemen kualitas yang selaras dengan ISO 9001: 2015 dan menjalani pengujian internal yang mencerminkan tolok ukur kinerja yang ditemukan dalam standar seperti ASSE 1061 dan ASTM F877. Parameter dimensi, integritas penyegelan, dan peringkat tekanan didefinisikan dan diverifikasi di setiap batch produksi. IFAN memastikan kompatibilitas penuh dengan SDR standar -9 ukuran tubing PEX mulai dari 16mm hingga 32mm, dengan toleransi terdokumentasi dipertahankan untuk memastikan keterlibatan bebas bocor.
2. Perumahan Kuningan dan Komposisi Inti Struktural
Perumahan utama dari masing-masing pemasangan gigitan hiu kuning adalah mesin presisi dari kuningan berkinerja tinggi, biasanya CW617N atau setara. Tingkat kuningan ini dipilih untuk machinability, resistensi dezincification, dan daya tahan mekanis di bawah berbagai siklus termal dan tekanan. Tubuh pemasangan menggabungkan gigi penahan internal dan ruang segel yang direkayasa untuk menerima tabung PEX dengan gaya penyisipan minimal. Komponen kuningan menjalani perlakuan panas dan pasif permukaan untuk meningkatkan integritas struktural dan resistensi korosi. Setiap unit diperiksa secara visual pasca-pemotongan untuk menghilangkan gerinda atau penyimpangan dimensi sebelum perakitan.
3. Mekanisme Pencau dan Rakitan Cincin Gigi
Fitting gigitan hiu Ifan menggunakan sistem cincin ambil stainless steel untuk menahan pipa PEX dengan aman di tempatnya. Cincin ambil, terbuat dari baja stainless SS304 atau SS316, fitur gigi miring yang menggenggam dinding luar pipa saat dimasukkan. Gigi-gigi ini dibentuk dengan geometri spesifik untuk memastikan resistensi tarik-keluar maksimum tanpa merusak permukaan pipa. Sudut internal dan jarak gigi diproduksi menggunakan presisi mati untuk mempertahankan keseragaman. Cincin ini ditempatkan di dalam kerah penahan dan dirancang untuk diaktifkan secara otomatis ketika pipa didorong ke dalam pemasangan, menciptakan kunci mekanik langsung.
4. Teknologi penyegelan dan spesifikasi cincin-O
Fitur utama dari fitting gigitan hiu pex yellow ifan adalah sistem penyegelan elastomerik, biasanya terdiri dari EPDM atau cincin-O karet yang disembuhkan peroksida. Segel ini direkayasa untuk memenuhi target kinerja suhu dan siklus tekanan yang tinggi, mempertahankan elastisitas dan kompresi di bawah tekanan berulang. Cincin penyegelan dipasang ke dalam alur mesin khusus di dalam tubuh kuningan, dan dimensi untuk memberikan kompresi radial yang seragam terhadap pipa yang dimasukkan. Cincin-O diuji batch untuk set kompresi, degradasi termal, dan kompatibilitas kimia dengan air minum untuk memastikan integritas penyegelan jangka panjang.
5. Konsistensi dimensi dan toleransi pemesinan
Akurasi dimensi adalah parameter kritis untuk fiting push-fit. IFAN menggunakan pusat pemesinan CNC dengan sensor umpan balik real-time untuk mempertahankan toleransi yang ketat pada dimensi kritis seperti diameter lubang pipa, ambil kedalaman tempat duduk cincin, dan jari-jari seal alur. Toleransi dipertahankan dalam ± 0. 05 mm di seluruh permukaan perkawinan untuk menjamin kinerja bebas kebocoran dan penyisipan pipa yang mudah. Metode kontrol proses statistik (SPC) digunakan untuk melacak dimensi kunci selama produksi. Bagian yang tidak sesuai secara otomatis dipisahkan dan menjalani tinjauan kualitas sebelum pemrosesan ulang atau dibuang.
6. Protokol Tekanan dan Pengujian Termal
Setiap lot produksi fitting gigitan hiu pex yellow ifan mengalami pengujian ekstensif untuk mensimulasikan kondisi lapangan. Pengujian tekanan termasuk penahanan tekanan hidrostatik hingga 25 bar dan uji tekanan meledak melebihi 4 0 bar untuk memvalidasi kesehatan struktural. Kinerja termal diuji melalui beberapa siklus pemanasan dan pendinginan mulai dari 0 derajat hingga 95 derajat, meniru aplikasi air panas dan dingin. Integritas kebocoran dievaluasi selama periode dwell yang diperpanjang, termasuk tes dengan tekanan yang diterapkan pada suhu tinggi selama berjam -jam atau berhari -hari. Pilihan fitting juga mengalami getaran dan pengujian tegangan mekanis untuk memverifikasi ketahanan di bawah pergerakan atau ekspansi termal.
7. Inspeksi Visual dan Verifikasi Perakitan
Setiap pemasangan gigitan hiu ifan mengalami proses inspeksi visual dan taktil yang terperinci sebelum kemasan. Teknisi berkualitas memverifikasi bahwa cincin ambil duduk dengan benar, bahwa cincin-O hadir, terpusat, dan tidak rusak, dan bahwa tubuh kuningan tidak menunjukkan ketidaksempurnaan permukaan seperti retakan atau tanda alat. Hasil akhir luar diperiksa untuk warna yang seragam dan resistensi oksidasi. Proses pengambilan sampel acak melibatkan pembongkaran parsial atau penuh kelengkapan untuk memverifikasi urutan dan toleransi perakitan internal. Hanya perlengkapan yang melewati semua pos pemeriksaan verifikasi yang disetujui untuk pengiriman.
8. Identifikasi produk dan pengkodean warna
Ifan Yellow Pex Shark Biting Fitting ditandai dengan jelas untuk memastikan identifikasi yang mudah selama inventaris dan pemasangan. Warna kuning digunakan sebagai penunjukan visual untuk seri pemasangan ini dan diterapkan melalui lapisan anodized atau kerah polimer yang tahan lama, tergantung pada model. Setiap pemasangan juga laser-etched atau dicap dengan informasi termasuk ukuran, kode batch, dan nomor bagian. Ini memungkinkan keterlacakan penuh di seluruh rantai pasokan. Penandaan diuji daya tahan di bawah abrasi, paparan air, dan UV untuk memastikan keterbacaan di seluruh siklus hidup produk.
9. Penyimpanan, penanganan, dan persyaratan pengemasan
Pasca-inspeksi, semua alat kelengkapan dibersihkan, dikeringkan, dan dikemas dalam kantong polietilen yang disegel atau paket blister individual, tergantung pada persyaratan pasar. IFAN menggunakan paket penyerap kelembaban di dalam karton untuk mencegah degradasi segel elastomer selama penyimpanan jangka panjang. Label yang jelas menunjukkan ukuran pemasangan, kuantitas, nomor batch, dan tanggal produksi. Perlengkapan disimpan dalam gudang yang dikendalikan iklim untuk menghindari oksidasi, penyusutan cincin-O, atau deformasi kerah plastik. Selama transportasi, perlengkapan diamankan dengan sisipan penyerap kejut untuk menghindari kerusakan dampak pada komponen penyegelan atau mekanisme yang mencengkeram.
10. Dokumentasi dan Audit Kontrol Kualitas Internal
IFAN memelihara dokumentasi lengkap untuk setiap batch fitting biting hiu, termasuk sertifikat bahan baku, catatan permesinan, log pengujian, dan laporan inspektur. Data kontrol kualitas ini diarsipkan secara digital dan digunakan dalam audit internal rutin. Inspeksi pihak ketiga berkala dilakukan untuk memvalidasi kesesuaian dengan spesifikasi internal dan pedoman internasional. Setiap anomali yang diidentifikasi di lapangan diperiksa silang dengan database ini untuk melacak tanggal produksi dan bahan penyimpangan atau proses yang sesuai. Sistem loop tertutup ini memastikan peningkatan dan akuntabilitas produk yang berkelanjutan selama proses pembuatan.
Kesimpulan: Presisi dan Keandalan Presisi Manufaktur
Ifan Yellow Pex Shark Bite Fitting direkayasa melalui sistem produksi yang dikontrol ketat, dengan pemesinan yang tepat, inspeksi kualitas multi-poin, dan pengujian kinerja yang ketat. Integrasi kuningan bermutu tinggi, sistem pencekalan stainless steel, dan cincin penyegelan elastomer menghasilkan koneksi push-fit mekanis yang memenuhi harapan teknis yang ketat. Dari pemilihan bahan baku hingga kemasan dan keterlacakan akhir, masing -masing pemasangan mencerminkan komitmen IFAN terhadap konsistensi, keselamatan, dan integritas mekanik dalam sistem pipa ledeng profesional.
