Analisis Kegagalan Segel O -Ring pada Batang Katup Radiator Kuningan

Pengantar sistem penyegelan katup radiator kuningan

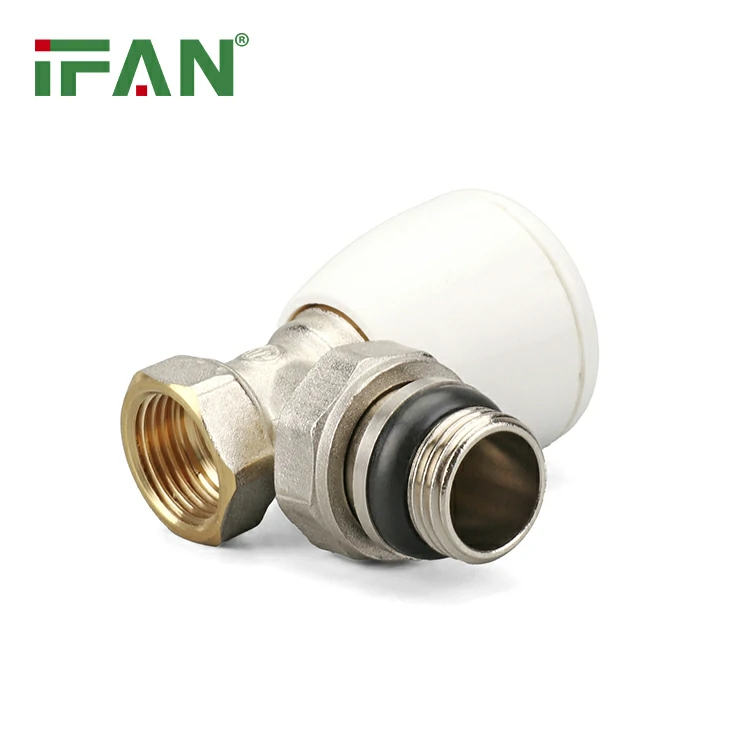

Katup radiator kuningan banyak digunakan dalam sistem pemanasan untuk kontrol aliran dan regulasi suhu .
Komponen penyegelan kritis dalam katup ini adalah cincin-O pada batang katup .
Cincin-O memastikan operasi tahan bocor selama aktuasi katup dan di bawah berbagai suhu .
Kegagalannya dapat menyebabkan kebocoran air, penurunan tekanan, dan inefisiensi sistem .
Artikel ini menyelidiki penyebab dan mekanisme kegagalan segel cincin-O pada batang katup radiator kuningan .

Fungsi dan struktur cincin-O dalam katup radiator

O-ring dalam katup radiator kuningan biasanya dipasang di sekitar batang katup .
Ini membentuk segel dinamis yang mencegah cairan keluar saat batang berputar atau bergerak secara aksial .
O-cincin biasanya terbuat dari bahan elastomer seperti NBR, EPDM, atau FKM .
Kinerja penyegelan tergantung pada kompresi, pelumasan, dan desain alur yang tepat .
Saat diinstal dengan benar, cincin-O memungkinkan pergerakan batang yang halus tanpa kebocoran di bawah tekanan kerja .

Gejala umum kegagalan segel cincin-O

Kegagalan cincin-O pada katup radiator bisa halus atau bencana .
Tanda -tanda umum termasuk rembesan air di dekat batang, kehilangan tekanan, atau pengerasan batang .
Dalam kegagalan yang lebih maju, cincin-O dapat retak, diratakan, atau diekstrude dari kursinya .
Pengguna mungkin melihat desis desis, deposit korosi, atau membutuhkan pengetatan katup . yang sering
Dalam kasus yang parah, sistem pemanas harus dimatikan untuk pembongkaran dan penggantian bagian .

Degradasi termal sebagai penyebab utama

Salah satu penyebab utama kegagalan cincin-O adalah paparan yang lama terhadap suhu tinggi .
Katup radiator kuningan sering beroperasi pada 70–90 derajat selama musim pemanasan .
NBR O-ring standar mulai merendahkan di atas 100 derajat, kehilangan elastisitas dan kekerasan .
Penuaan termal menyebabkan retak, deformasi permanen, dan hilangnya gaya penyegelan .
Jika cincin-O terpapar lonjakan suhu, degradasi dapat mempercepat dengan cepat .

Contoh:
Katup radiator berventilasi buruk di dekat outlet boiler mencapai 110 derajat, menghasilkan pengerasan cincin-O dalam 2 bulan .

Masalah Serangan dan Kompatibilitas Kimia

Ketidakcocokan Kimia adalah kontributor lain untuk kegagalan O-ring .
Sistem pemanas dapat mengandung aditif antibeku, biocides, atau inhibitor skala .
Jika bahan cincin-O tidak kompatibel, itu mungkin membengkak, melunakkan, atau menurunkan kimia .
Misalnya, NBR rentan terhadap cairan berbasis glikol, sedangkan EPDM resisten .
Seleksi materi yang salah dapat menyebabkan kegagalan cepat di lingkungan yang ideal .

Larutan:
Selalu mencocokkan bahan O-ring dengan komposisi kimia yang diketahui dari air sistem .

Keausan mekanis dan perakitan yang tidak tepat

Keausan mekanis karena gesekan dan praktik perakitan yang buruk juga menyebabkan kerusakan seal .
Batang katup berputar atau menerjemahkan dapat membahas cincin-O jika permukaannya kasar atau kering .
Kurangnya pelumasan selama instalasi menyebabkan merobek atau memutar cincin-O .
Dimensi alur yang tidak tepat dapat menyebabkan kompresi atau ekstrusi yang berlebihan di bawah tekanan .
Kacang batang yang berlebihan juga dapat merusak cincin-O di luar kisaran elastisnya .

Kiat pencegahan:
Gunakan minyak silikon selama instalasi dan periksa geometri alur dengan hati -hati .

Penuaan materi dan retak ozon

Bahkan dalam kondisi ideal, cincin-O menurun seiring waktu karena penuaan .
Eksposur ozon dan cahaya UV dapat menyebabkan retak permukaan pada elastomer yang rentan .
Katup disimpan di gudang terbuka atau terkena sinar matahari selama pengiriman berisiko .
Seiring waktu, rantai polimer silang dalam karet rusak, menyebabkan embrittlement .
Cincin-O retak akhirnya bocor bahkan jika katup belum melihat penggunaan yang luas .

Contoh:
Batch katup kuningan yang disimpan di luar ruangan selama 18 bulan menunjukkan kebocoran batang setelah hanya satu siklus pemanasan .

Studi Kasus: Analisis Kegagalan Dalam Situ

Investigasi kegagalan lapangan dilakukan pada 30 katup radiator bocor di kompleks apartemen .
Kebocoran terjadi setelah hanya 18 bulan digunakan di bawah suhu dan tekanan standar .
Disassembly mengungkapkan cincin-O rapuh dan rata dengan retakan permukaan dan perubahan warna kimia .
Analisis menunjukkan bahwa nbr O-ring telah menyerap cairan berbasis glikol dan dikeraskan pada suhu tinggi .
Penggantian dengan segel FKM yang dipulihkan kinerja penyegelan tanpa kekambuhan selama 3 tahun .
Kasus ini menggarisbawahi pentingnya kompatibilitas material dan stabilitas termal .

Peningkatan desain dan tindakan pencegahan

Untuk mengurangi risiko kegagalan cincin-O, beberapa peningkatan desain dan pemeliharaan dapat diterapkan:

Gunakan elastomer berkinerja tinggi seperti FKM atau EPDM untuk suhu tinggi .

Pastikan desain alur yang tepat dengan rasio kompresi yang memadai dan tidak ada tepi yang tajam .

Terapkan pelumas selama perakitan untuk meminimalkan keausan gesekan .

Melakukan tes penuaan yang dipercepat untuk prototipe katup dalam kondisi layanan aktual .

Hindari penyimpanan yang berkepanjangan di sinar matahari atau lingkungan yang kaya ozon .
Inspeksi reguler selama pemeliharaan dapat mendeteksi tanda -tanda awal keausan segel dan mencegah downtime sistem .

Kesimpulan: Memastikan kinerja penyegelan jangka panjang

Segel cincin-O pada batang katup radiator kuningan adalah komponen kecil tapi vital .
Kegagalannya dapat menyebabkan downtime sistem yang mahal dan kerusakan air .
Degradasi termal, ketidakcocokan bahan kimia, keausan mekanis, dan penuaan adalah penyebab utama .
Pilihan material yang cermat, pembuatan presisi, dan pemeliharaan proaktif sangat penting .
Memahami dan Mitigasi Faktor-faktor ini memastikan keandalan jangka panjang dalam sistem pemanas modern .
Dengan pendekatan yang tepat, katup radiator kuningan dapat melayani secara efisien selama lebih dari satu dekade tanpa bocor .
